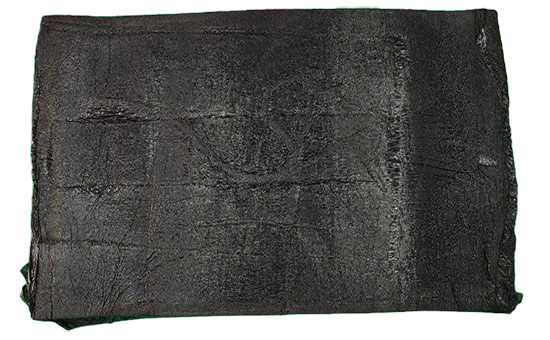

輕便膠靴的靴跟是膠靴結(jié)構(gòu)中的關(guān)鍵部位，要求膠料具備良好的彈性、緩沖性、耐磨性、耐屈撓性、防滑性和輕便性等，一般以天然橡膠為主要原料，配合少量丁苯橡膠或順丁橡膠加工而成。輪胎再生膠是廢輪胎經(jīng)粉碎、脫硫、精煉等工序加工而成的再生橡膠，具有橡膠的基本性能特點(diǎn)，直接用于輕便膠靴靴跟生產(chǎn)中，有效降低原料成本。

1.完全使用輪胎再生膠生產(chǎn)輕便膠靴靴跟硫化配方

輪胎再生膠 100份，氧化鋅 3份，硬脂酸 1.5份，防老劑D 1份，炭黑N330 20份，凡士林 1份，固體古馬隆 5份，液體古馬隆 5份，促進(jìn)劑M 0.65份，促進(jìn)劑D 0.4份，促進(jìn)劑CZ 0.2份，硫黃 1.25份；合計(jì) 139份。

2.輪胎再生膠生產(chǎn)輕便膠靴靴跟配方設(shè)計(jì)要點(diǎn)

（1）輕便膠靴靴跟用輪胎再生膠選擇技巧

選擇合適的再生膠是保證橡膠制品質(zhì)量的基礎(chǔ)。輕便膠靴靴跟要求膠料具有良好的彈性、耐磨性、耐屈撓性，較高的拉伸強(qiáng)度、扯斷伸長(zhǎng)率和適宜的硬度E5LYY219等。輪胎胎面再生膠由廢輪胎胎面部分膠粉加工而成，比普通全胎再生膠含膠率高、彈性好、機(jī)械強(qiáng)度高，成品膠靴靴跟綜合性能更好。

（2）輪胎再生膠生產(chǎn)輕便膠靴靴跟硫化體系設(shè)計(jì)

完全使用輪胎再生膠生產(chǎn)輕便膠靴靴跟時(shí)，多采用硫黃-促進(jìn)體系，促進(jìn)劑M、D、CZ等配合硫黃，可在保證硫化膠物理性能的同時(shí)有效縮短硫化時(shí)間、提高硫化效率。

（3）輪胎再生膠生產(chǎn)輕便膠靴靴跟補(bǔ)強(qiáng)填充體系設(shè)計(jì)

炭黑是橡膠制品配方中最常用的補(bǔ)強(qiáng)劑。輪胎再生膠生產(chǎn)輕便膠靴靴跟時(shí)，建議使用高耐磨炭黑如N330，有效提高硫化膠耐磨性、抗撕裂性、耐屈撓性和彈性；適量填充陶土或碳酸鈣，進(jìn)一步改善膠料耐熱性和加工工藝性能。

（4）輪胎再生膠生產(chǎn)輕便膠靴靴跟軟化體系設(shè)計(jì)

古馬隆樹(shù)脂分為固體古馬隆和液體古馬隆，可以改善膠料壓出、壓延及黏著性等工藝性能，賦予膠料良好的彈性和粘附性。

（5）輪胎再生膠生產(chǎn)輕便膠靴靴跟防老體系設(shè)計(jì)

防老劑D能夠有效防止橡膠在加工和使用過(guò)程中因氧化、熱作用等因素導(dǎo)致的老化現(xiàn)象，延長(zhǎng)再生膠輕便膠靴鞋跟使用壽命。

輕便膠靴靴跟完全使用輪胎再生膠時(shí)，一定要合理設(shè)計(jì)橡膠配方，適當(dāng)調(diào)整生產(chǎn)工藝條件，尤其是硫化與混煉工藝。在實(shí)際生產(chǎn)中，輕便膠靴大底、后跟等部位也可以摻用輪胎再生膠以降低成本，后續(xù)我們將繼續(xù)討論相關(guān)問(wèn)題。

獨(dú)家原創(chuàng)文章【商業(yè)授權(quán)】無(wú)書(shū)面授權(quán)禁止任何形式轉(zhuǎn)載，摘抄、節(jié)選。關(guān)注鴻運(yùn)橡膠：學(xué)習(xí)再生橡膠生產(chǎn)橡膠制品的工藝配方和原料的技術(shù)，幫您降低成本增加利潤(rùn)。
